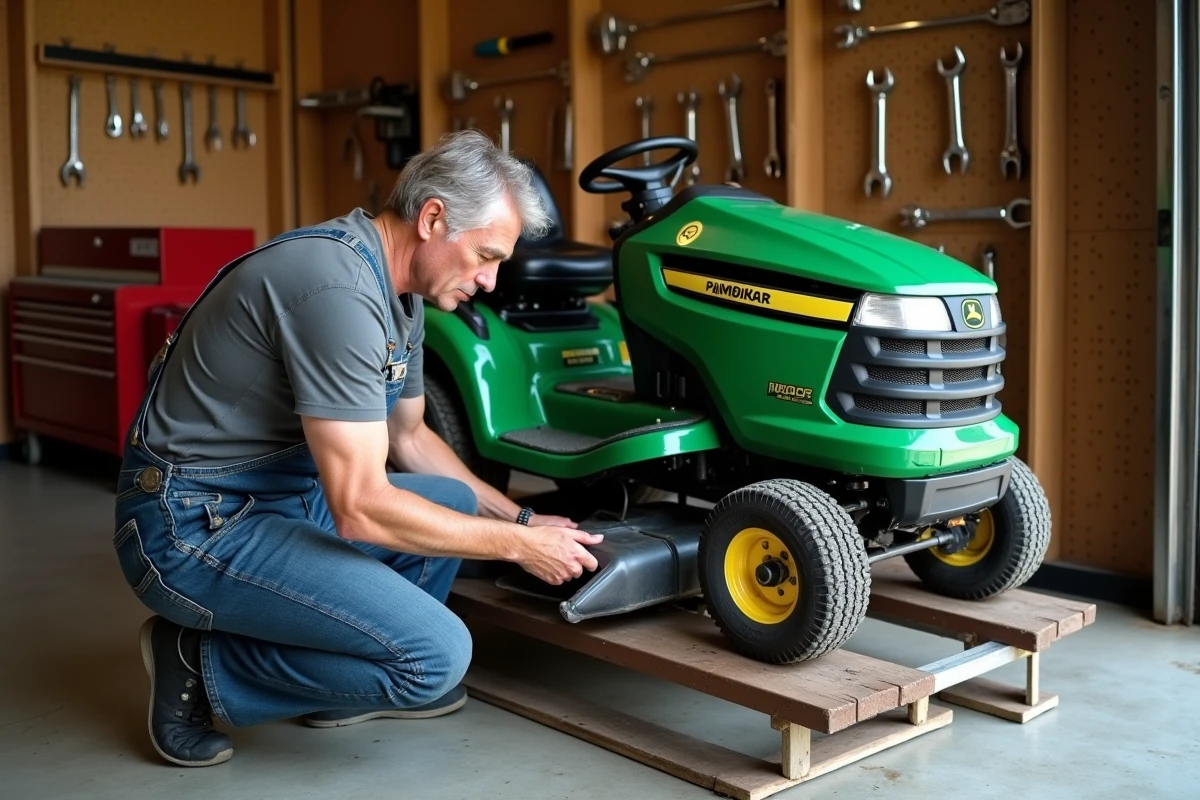

Een grasmaaierlift is een apparaat dat de voorkant of een zijde van een zelfrijdende grasmaaier optilt om toegang te krijgen tot het maaidek, de messen of de riemen. Commerciële modellen maken gebruik van een hydraulische cilinder, een wormschroef of een ratelsysteem. Het zelf ontwerpen ervan komt neer op het reproduceren van een van deze mechanismen met gangbare materialen, met inachtneming van stabiliteits- en sterkte-eisen.
Lastenberekening en veiligheidsfactor voor een zelfgemaakte grasmaaierlift
Voordat je een buis of hoekprofiel kiest, is de eerste gegevens die je moet vaststellen de werkelijke last die moet worden opgetild. Een grasmaaier weegt niet hetzelfde als hij leeg is en wanneer de tank vol is. Het hefpunt verandert ook de last: het optillen van de voorkant verplaatst een deel van het gewicht naar de achterwielen, wat de inspanning die van het mechanisme wordt gevraagd, vermindert.
Aanrader : Begrijp het onderhoud van een computer: een essentiële gids
De norm EN 1494 verplicht fabrikanten van krikken tot een veiligheidsfactor die garandeert dat de apparatuur een last ondersteunt die aanzienlijk hoger is dan de nominale last. Voor een zelfgemaakte grasmaaierlift is het toepassen van een factor van ten minste 1,5 een redelijke minimum: als de geschatte last op het hefpunt 120 kg is, moeten het chassis en de cilinder minimaal 180 kg zonder vervorming kunnen ondersteunen.
Deze berekening bepaalt de keuze van elk onderdeel. Een vierkante buis van staal met een te lage sectie zal doorbuigen onder de last, terwijl een overgedimensioneerd profiel het geheel onnodig zwaar maakt. Een gedetailleerde gids over de zelfbouw van een grasmaaierlift helpt om elk onderdeel beter te dimensioneren op basis van het betreffende model van de zelfrijder.
Verder lezen : Verlicht uw interieur: complete gids voor het bouwen van een ijzeren serre
Chassis en hefpunt: keuze van materialen en lassen
Het chassis van de grasmaaierlift vormt de dragende structuur. Er zijn twee basisopties: de rechthoekige buis van staal (type 40 x 40 mm, dikte 3 mm) en het L-profiel. De rechthoekige buis biedt een betere weerstand tegen buigen voor een vergelijkbaar gewicht, wat het de meest voorkomende keuze maakt.
Assemblage door lassen of boutverbinding
Booglassen of MIG-lassen produceert stijve en compacte verbindingen. Het vereist een lasapparaat, een geschikte helm en een goede voorbereiding van de verbindingen (afschuin, ontvetten). Boutverbinding met bouten van klasse 8.8 blijft een solide alternatief voor degenen die niet kunnen lassen, op voorwaarde dat je de bevestigingspunten vermenigvuldigt en nooit één enkele bout als hoofdscharnier gebruikt.
Het hefpunt hangt af van het gekozen type hefmechanisme. Een voorwaartse hefbeweging plaatst het steunpunt onder de neus van het chassis, voor de vooras. Een zijwaartse hefbeweging gebruikt een arm die onder het maaidek schuift. De voorwaartse hefbeweging is eenvoudiger te bouwen voor een eerste project, omdat het het mechanisme alleen op een verticale as belast.
Antireturensysteem en zijstabiliteit
Een grasmaaierlift zonder mechanisch vergrendelingsmechanisme is gevaarlijk. Als de cilinder loslaat of als de schroef terugloopt, valt de machine terug. De norm EN 1494 vereist een antireturensysteem op krikken. Voor een zelfgemaakt model zijn er drie oplossingen die deze rol vervullen:
- Een verwijderbare pen of as die in een gat in de hefstang is geplaatst, die de afdaling mechanisch blokkeert, zelfs als de cilinder zijn druk verliest.
- Een ratel die is gelast of gebout op de hefarm, die elke omgekeerde rotatie van de schroef of hendel voorkomt.
- Een onafhankelijke veiligheidssteun (mechanische bok) die onder het chassis wordt geplaatst zodra de machine is opgetild, die de last ondersteunt in geval van een storing van het hoofdmechanisme.
De zijstabiliteit wordt bepaald door de breedte van de basis. Een basis die te smal is in verhouding tot de hefhoogte veroorzaakt kanteling. De vuistregel: de breedte van de basis moet meer dan de helft van de maximale hefhoogte zijn.
Hefmechanisme: hydraulische cilinder, schroef of rolkrik
De keuze van het mechanisme hangt af van het budget, de gebruiksfrequentie en de gewenste hefhoogte.
De flessenhydraulische cilinder is de meest toegankelijke. Je vindt ze voor enkele tientallen euro’s in auto-onderdelenwinkels. De slag is beperkt (vaak rond de 15 tot 20 cm), wat voldoende is om toegang te krijgen tot de messen en het maaidek. Het nadeel: hij werkt alleen verticaal. In een helling verliest hij aan efficiëntie en betrouwbaarheid.
De wormschroef (crankmechanisme) biedt een meer geleidelijke controle over de opgang. Het vereist geen energiebron en blijft in positie zolang je de handgreep niet draait, wat het een natuurlijke antireturensysteem maakt. De fabricage vereist een schone draad en een goed uitgelijnde moer, anders ontstaan er harde punten of vastlopen.
De auto rolkrik, die van zijn oorspronkelijke gebruik is afgeweken, vormt een derde optie. Het combineert hydraulische heffing met wielen, waardoor je de grasmaaier iets kunt verplaatsen zodra deze is opgetild. Het belangrijkste nadeel: de hefhoogte blijft laag en de steunplaat is niet altijd geschikt voor het chassis van een zelfrijder zonder aanpassing.
Onderhoud van de grasmaaierlift en ontwerpfouten om te vermijden
Een zelfgemaakte lift van onbewerkt staal roest snel als hij in een vochtige tuinhuis wordt opgeslagen. Een laag roestwerende verf of epoxyvernis over het gehele chassis verlengt de levensduur met meerdere seizoenen. De scharnieren (assen, pivots) vereisen regelmatige smering om vastlopen te voorkomen, vooral bij schroefsysteem.
Bepaalde fouten komen vaak voor bij zelfbouw:
- Gebruik maken van een enkel steunpunt op de grond zonder verbrede basis, waardoor de lift onstabiel wordt zodra de grasmaaier beweegt.
- De bevestiging tussen de lift en de grasmaaier verwaarlozen: zonder haak, riem of stop kan de machine tijdens de werkzaamheden van de steun glijden.
- De veiligheidsbok vergeten. Het hefmechanisme dient om op te tillen, de bok dient om te ondersteunen. Beiden zijn complementair.
- De lassen onderdimensioneren door een te dunne draad te gebruiken of te lassen op roest, wat leidt tot broze breuken onder belasting.
De Machines Richtlijn (EU) 2023/1230, die in 2027 van kracht wordt, versterkt de eisen met betrekking tot de documentatie van kantelrisico’s en redundante vergrendelingssystemen voor op de markt gebrachte hefapparatuur. Inspireren op deze eisen, zelfs voor strikt persoonlijk gebruik, maakt het mogelijk om een grasmaaierlift te bouwen die daadwerkelijk veilig is op de lange termijn.
